本實用新型涉及一種烘干機。

背景技術：

目前，子彈殼加工處理或者清洗過后，暴露在空氣中會附著一些小水珠、水蒸氣在表面，如果不及時處理，就會有銅銹，氧化等不良現象發生，從而致使子彈殼報廢，浪費物力成本。

技術實現要素：

本實用新型提出一種烘干機，可實現了步槍或者手槍的烘干，保護了防潮受損，該烘干機工作穩定，烘干效率高，烘干效果明顯。

為了解決上述技術問題，本實用新型提供一種烘干機，包括上蓋組件、網篩和底座；網篩安裝在底座上，上蓋組件安裝在網篩上，上蓋組件、網篩和底座依次組裝后在內部形成烘干子彈的空間；其中，上蓋組件用于產生熱風并將熱風吹向網篩，放置在網篩上，底座上開設有用于散熱的通風口。

進一步，所述上蓋組件、網篩和底座之間設置有用于相互配合的卡位，用于上蓋組件、網篩和底座之間的安裝和密封。

進一步，上蓋組件中設置有溫控器，用于控制烘干溫度。

進一步，上蓋組件中設置有計時器，用于控制烘干時間。

進一步，所述上蓋組件中設置有電機、離心風葉和發熱部件，發熱部件用于產生熱量，電機帶動離心風葉轉動，轉動的離心風葉將熱風送至儲料網篩。

進一步，所述上蓋組件包括上蓋蓋板、上蓋外殼、支撐板、上蓋導風板和發熱板蓋板；上蓋外殼、支撐板、上蓋導風板、發熱板蓋板依次組裝固定；電機固定在上蓋外殼上，離心風葉位于支撐板和發熱板蓋板之間，發熱部件固定在發熱板蓋板上；支撐板上設置有內收臺階，在離心風葉上部形成回風；發熱板蓋板設置有通風網孔；上蓋蓋板安裝在上蓋外殼上，用于將電機封裝在上蓋組件內。

進一步，上蓋組件中設置有溫控器，用于控制烘干溫度，溫控器通過上蓋蓋板上預留的通孔與溫控器旋鈕相配合。

進一步，上蓋組件中設置有計時器，用于控制烘干時間，計時器通過上蓋蓋板上預留的通孔與計時器旋鈕相配合。

進一步，上蓋組件、網篩和底座的主體均采用ABS或者PP加纖工程塑料注塑成型。

進一步，底座底部設置有站腳。

本實用新型與現有技術相比，其顯著優點在于，本實用新型用發熱部件發熱后，通過電機驅動離心風葉，將熱量散發到儲料網篩中實現自動化烘干，提高了加工效率，降低了成本；通過設置類似蒸籠形狀的儲料網篩儲存待烘干的子彈殼，可一次性烘干多個子彈殼，還能吸附工作中產生的噪音；底座上還設置有通風口，工作時候從頂部散發的熱量經過儲料網篩，再從底座通風口出去形成一個內部循環，烘干效果好。同時，本實用新型還可以用于烘干其他物件，比如水果干、衣物等等，并不僅限于子彈。

附圖說明

圖1是本實用新型烘干機的立體示意圖。

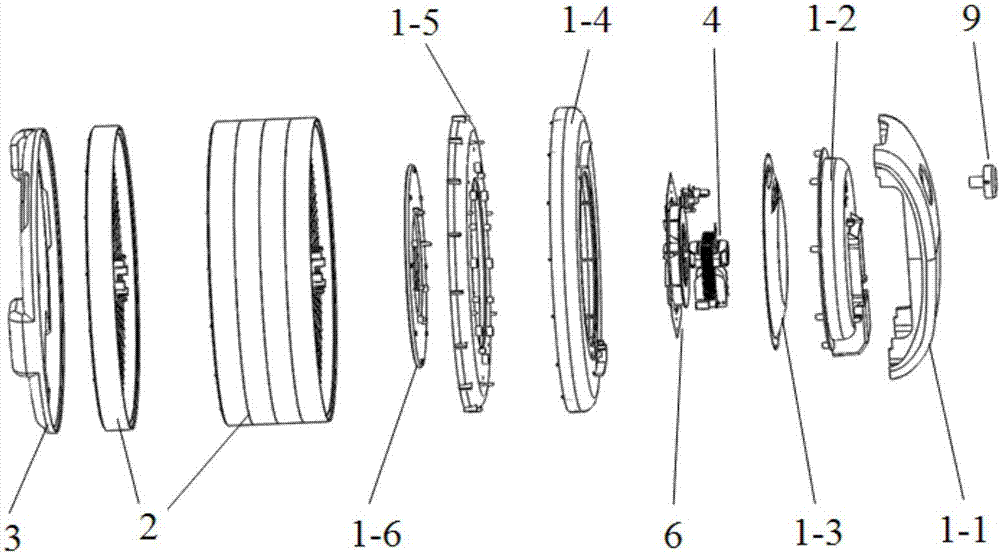

圖2是本實用新型烘干機的爆炸圖。

圖3是本實用新型烘干機電機與加熱組建工作示意圖。

圖中，上蓋組件1、網篩2、底座3、電機4、離心風葉5、發熱部件6、溫控器7、計時器8、溫控器旋鈕9、計時器旋鈕10、上蓋蓋板1-1、上蓋外殼1-2、支撐板1-3、上蓋導風板1-4、中間層板1-5、發熱板蓋板1-6。

具體實施方式

容易理解，依據本實用新型的技術方案，在不變更本實用新型的實質精神的情況下，本領域的一般技術人員可以想象出本實用新型烘干機的多種實施方式。因此，以下具體實施方式和附圖僅是對本實用新型的技術方案的示例性說明，而不應當視為本實用新型的全部或者視為對本實用新型技術方案的限制或限定。

結合附圖，本實用新型所述烘干機包括底座3、儲料網篩2、上蓋組件1；放置在儲料網篩2上，底座3、儲料網篩2、上蓋組件1之間通過卡位裝配，既可以相互固定，又可以防止熱量流失。上蓋組件1內部安裝有罩極電機4、離心風葉5、發熱部件6、計時器8和溫控器7等。

底座3用于承載儲料網篩2，所述底座3與網篩2有凹凸形式卡位，底座3設置有站腳，能夠保證安放平穩，不會左右晃動。底座3設置有通風口，配合儲料網篩2形成一個風道，離心風葉5吹下來的熱量從通風孔散出，形成內部氣流的循環而進行烘干子彈殼。

儲料網篩2用于容納待烘干子彈殼，其結構類似網篩結構，該結構可以吸附工作中的噪音。儲料網篩2邊緣有凹凸式卡位能與底座3卡住不會出現晃動，卡位又具有一定的密封性，防護了熱量的流失。儲料網篩2可以根據需要設置一層或多層。如圖1所示實施例，共設置了五層儲料網篩2，層層堆疊類似蒸籠，五層儲料網篩2每小時可以烘干1000個0.223in步槍子彈殼或者2000個9mm手槍子彈殼。設置多層層儲料網篩2后，其吸附噪音的效果更好，噪音可控制在30分貝以下。

上蓋組件1是整個烘干機的核心部件，上蓋組件1從上至下為上蓋蓋板1-1、上蓋外殼1-2、支撐板1-3、上蓋導風板1-4、中間層板1-5、發熱板蓋板1-6六個零部件。通過八個自攻螺絲鎖緊上蓋外殼1-2、支撐板1-3、上蓋導風板1-4、中間層板1-5、發熱蓋板五個零部件；再通過四個自攻螺絲鎖緊中間層板1-5、上蓋導風板1-4、上蓋蓋板1-1。

上蓋蓋板1-1有兩款互換形式的塑料件，一款可以安裝計時器8，另一款不可以安裝計時器8。面對要求不同的客戶，可以通過互換形式來實現，節省了人力與物力。上蓋蓋板1-1通過四個自攻螺絲鎖緊，安裝與拆卸方便。

發熱板蓋板1-6中間是一個風量出風口，離心風葉5驅散發熱部件6發出的熱量來散發到儲料網篩2之中，從而烘干子彈殼。

計時器8和溫控器7安裝在上蓋組件1內。級電機4通過螺絲與壓板固定在上蓋外殼1-2上，離心風葉5鉚壓在電機4軸上。發熱部件6安裝在發熱板蓋板1-6上。

當上蓋蓋板1-1鎖緊后計時器8與溫控器7的旋鈕會從上蓋蓋板1-1通孔處伸出來，旋鈕就可以插入計時器8和溫控器7，用來旋轉調溫或者定時。當上蓋蓋板1-1鎖緊后，可以將電機4與溫控器7，計時器8接線處保護起來，既可以給人美觀的外表面，又可以防止觸電安全。其中，上蓋蓋板1-1還設置有卡電源線的凹槽，當上蓋蓋板1-1鎖緊后可以卡住電源線不會竄動。

本實用新型所述烘干機溫度高達到71.1℃；溫控器7大溫控行程0-125°。底座3、儲料網篩2、上蓋組件1的主體結構可采用ABS或者PP加纖的工程塑料注塑成型，耐高溫達85°，不會因為烘干機工作達到大溫度時而融化。其強度較高，也不會因為長期烘干子彈殼而變形收縮。同時，本實用新型還可以用于烘干其他物件，比如水果干、衣物等等，并不僅限于子彈。
